| SlR.my.201 [14.F4]


Leichtgutladegeschirr

Bordeigene Einrichtungen zum Laden und Löschen der Ladung mit einer Tragfähigkeit bis 10 t
Stand der abgebildeten Technik (bei DSR): Neu von 1954 bis 1980, in Betrieb bis 1993

Amerikanisch geschorenes Ladegeschirr
Schnelles und sicheres Arbeiten mit zwei Ladebäumen;
Bäume werden durch Preventer festgesetzt;
Bäume sind durch Runner und Mittelgei verbunden.
Arbeitsablauf:
  • Bäume in Arbeitsstellung bringen
  • Steifsetzen der Preventer
  • Losegeben in die Außengeien
  • Steiffahren der Runner
  • Steifsetzen der Mittelgei
  • Einfieren der Runner und Arbeiten mit denselben
Beachten:
  • Die Baumneigung darf 15° nicht unterschreiten!
  • Der Spreizwinkel der Bäume darf 90° nicht überschreiten!
  • Der Spreizwinkel der Runner darf 120° nicht überschreiten!

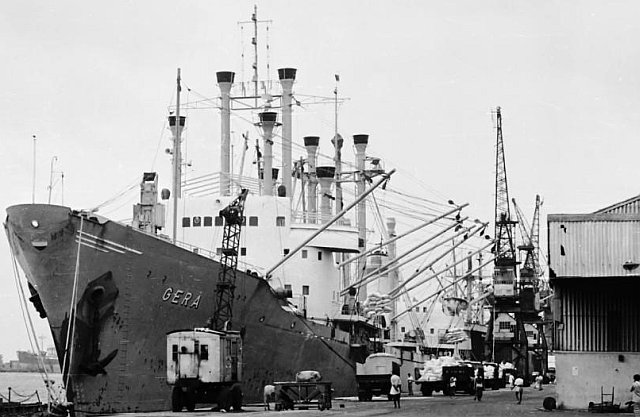

Einen typischen Anblick aus Häfen in fernen Ländern, wo die Ladung mittels des Amerikanisch geschorenen Leichtgutladegeschirrs umgeschlagen wurde, zeigt dieser Ausschnitt eines Fotos aus Colombo 1962.
(RoB, vgl. Typ-IV).

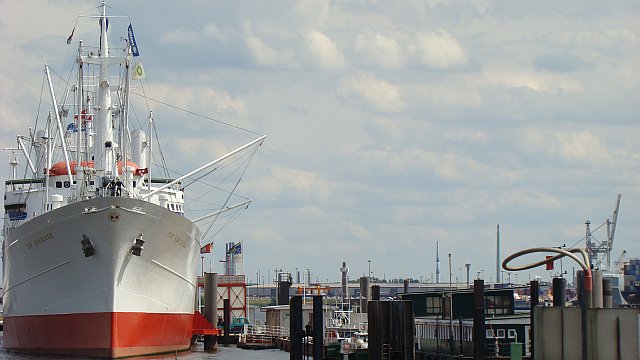

Selbst heutzutage wird dieser typische Anblick gerne nachgestellt, wie dieses Foto aus Hamburg 2008 belegt.
(ABa, vgl. MS CAP SAN DIEGO).
Einzelner Schwingbaum
Manchmal aber wurde ein Ladebaum eines Paares bei speziellen Einzelverschiffungen als einzelner Schwingbaum verwendet, wie z. B. bei sperrigen oder schweren Einzelkolli, Kolli mit besonders wertvollen Inhalten oder bei Privatautos von Passagieren in Latein- und Südamerika.

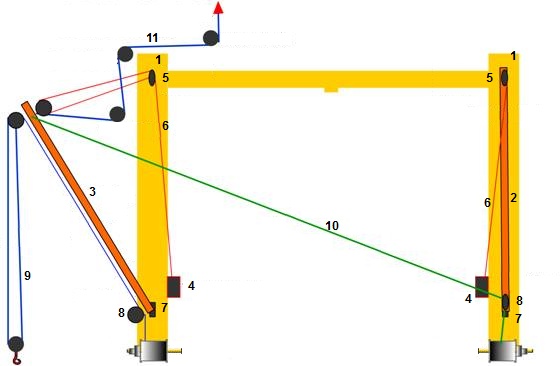

1 - Lademast oder -pfosten | 2 - festgelaschter Ladebaum | 3 - Schwingbaum | 4 - Hangerwinde |
5 - Hangerblock | 6 - Hanger | 7 - Lümmellager | 8 - Leitblock | 9 - Lastläufer am Ladeblock
mit Lastblock und -Haken | 10 - Stb.-Lastläufer als fahrbare Stb.-Gei | 11 - ein dritter Lastläufer
über Umlenkblöcke als ebenfalls fahrbare Gei für die Bb.-Seite
(Grafik nach http://thenauticalsite.com/, besten Dank!)

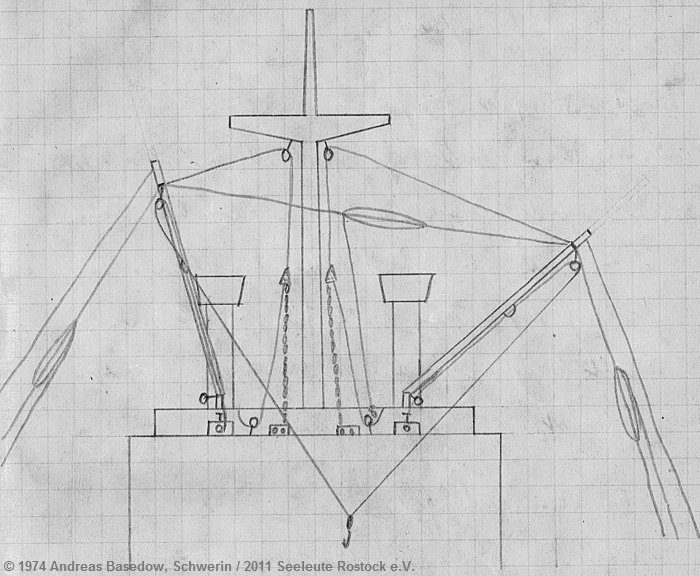

Quelle: Mitschriften Lehrzeit 1974/75 (Zeichnung, Erläuterungen)
Fotos: Rolf Beckert, Chemnitz; Andreas Basedow, Hamburg;

"Leichtgutladegeschirr": Seeleute Rostock e.V., Januar 2011
